Stålstång

Steel-Bars Truss Deck är en ny generation golvdäck som utvecklats av byggingenjörer. Stålstängerna i golvdäcket bearbetas till stålstångstång med hjälp av halvautomatisk plåtsvetsutrustning i fabriken för att ersätta golvdäckets upphöjda och lagerkapacitet.

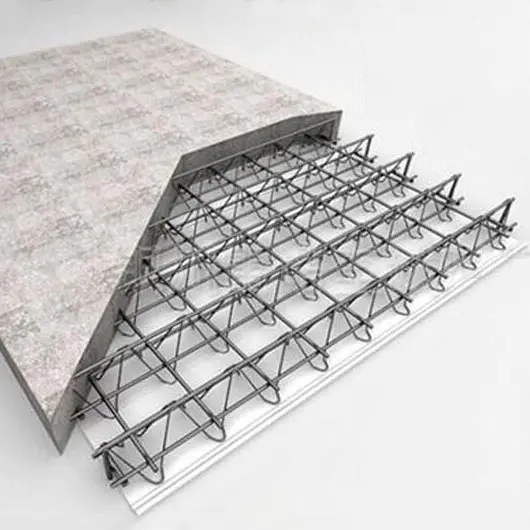

Detta system integrerar stålstängerna i betonggolvplattan med konstruktionsmallen. Under konstruktionsförfarandet kan stålstångarna tåla vikten av våt betong på golvplattan och konstruktionsbelastningen. Under användningsperioden arbetar de övre och nedre ackordstålstängerna i stålstången tillsammans med betongen som helhet för att motstå användningsbelastningen.

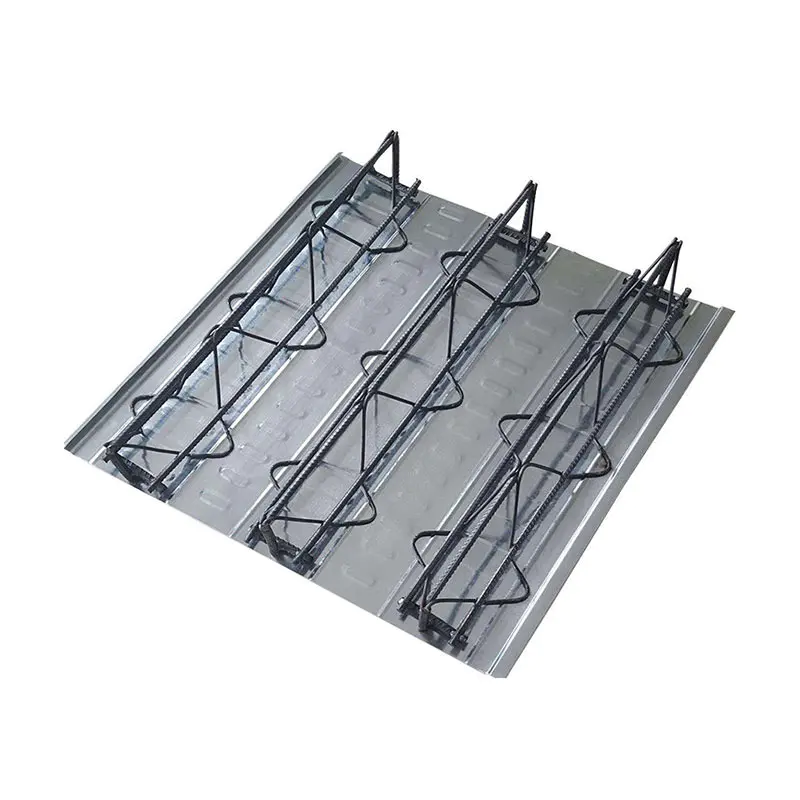

Stålstångens truss-däck bildas genom att ansluta stålstången och bottenarket genom motståndsfläcksvetsning. Stålstången är tillverkade av stålstänger, som används som det övre ackordet, nedre ackord och webbstänger enligt den olika positionen. Det nedre arket kan vara gjord av galvaniserad stålplatta eller den kallrullade stålplattan.

Höjder

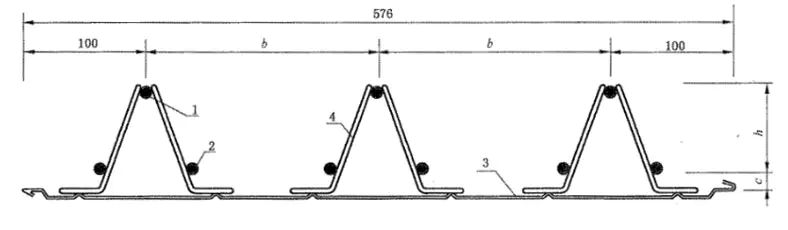

Sektionsvy

1 、 Det övre ackordet ； 2 、 Det nedre ackordet ；

3 、 Bottenarket ； 4 、 Web Bars ；

5 、 Horisontell förstärkning av stöd ； 6 、 Vertikala stödstänger.

L ： Längd på stålstångsgolvplatta, ≤12000mm ；

H ： Höjd på stålstång, 70 ~ 170mm

ett ： Avstånd mellan stålstångssektioner, 200 mm;

B ： Avstånd mellan stålstång, 188mm;

C ： Tjockleken på betongskyddet, 15 mm;

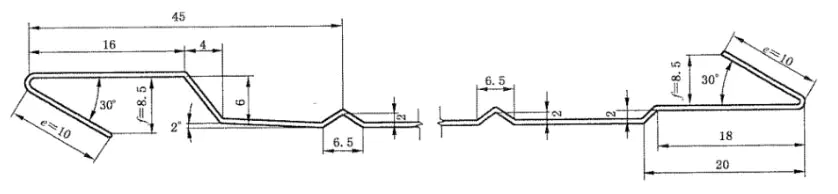

Diagram över bottenarket

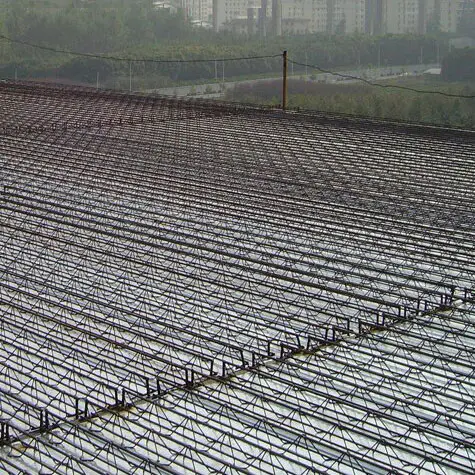

Innan stålstångsdäcken lägger stål, bör referenslinjen ställas in enligt startpositionen som visas på ritningen. Det första kortet ska vara i linje med referenslinjen och de andra korten är installerade i följd. Anslutningen av brädorna antar en fästmetod, och krokanslutningen mellan brädorna bör vara tätt för att säkerställa att det inte finns något läckage vid hällning av betong.
