Rutnätstak

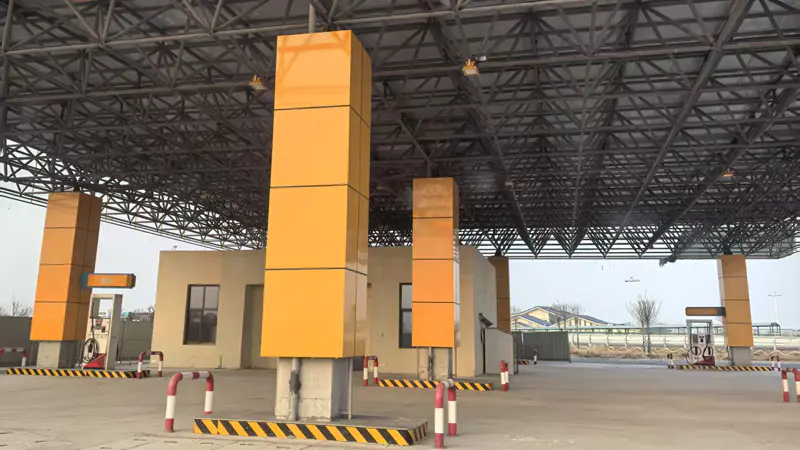

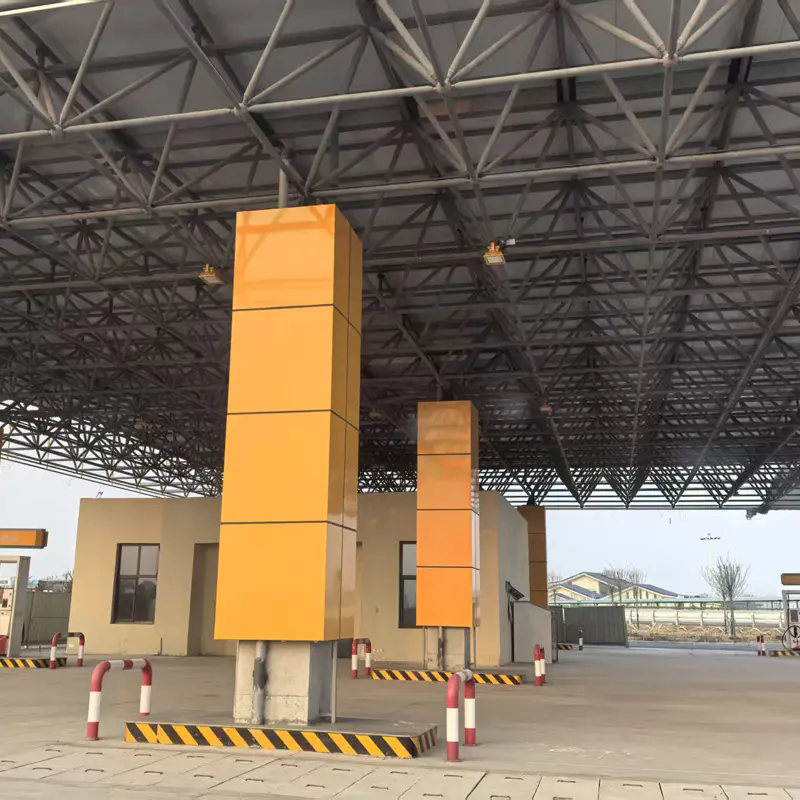

Grid -tak är en lätt takstruktur som består av metallmaterial såsom stål och aluminium, som är anslutna med svetsning eller bultar för att bilda en rutnätstruktur och sedan täckas med paneler som profilerade färgstålark eller smörgåspaneler för att bilda taket. Den har egenskaperna med lätt vikt, skönhet och hållbarhet och används allmänt i fabriker, idrottsplatser, utställningshallar, konferenscentra, kommersiella gator och andra byggnader.

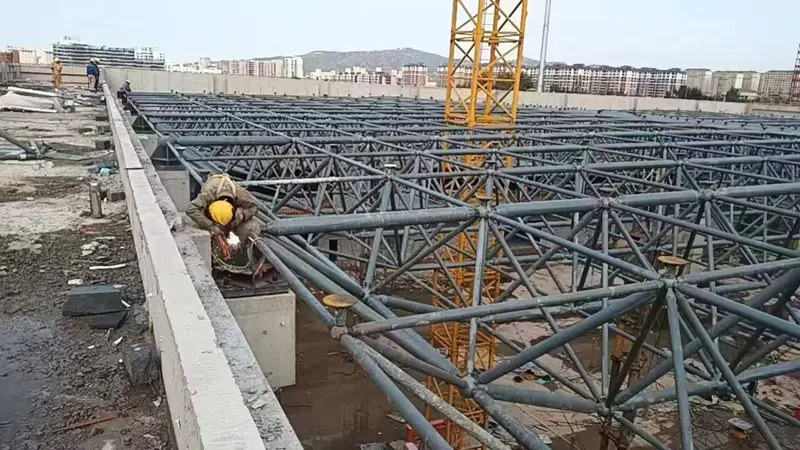

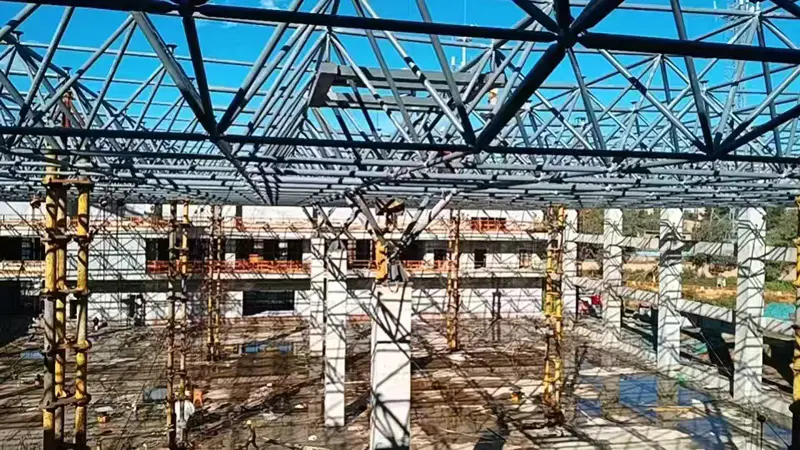

Stålstrukturens rutnätstak är en rumslig struktur som består av flera medlemmar anslutna med noder i en viss rutnät. Ett rutnät kan ses som en "enhet" som kräver att noder ska anslutas, och denna nod kan vara tvärplattfog, svetsad ihålig kulfog och bultad kulfog. Anslutningen mellan staven och nodplattan tillverkas genom svetsning eller höghållfast bultar. Mängden stål som används för noder står i allmänhet för 15-20% av det totala stålet som används för hela stålstångsstrukturen.

Material för rutnätstrukturen bör väljas som följande krav:

1. Huvudstrålen, sekundärstrålen, bågarkitekturen och andra stora medlemmar bör använda rektangulära stålrör eller I-balkar;

2. Gridnoder och nodförstärkningar som uppfyller specifikationer kan antas

3. Det yttre ytbeläggningsmaterialet kan väljas såsom rostfritt stålplatta eller aluminiumlegeringsplatta.

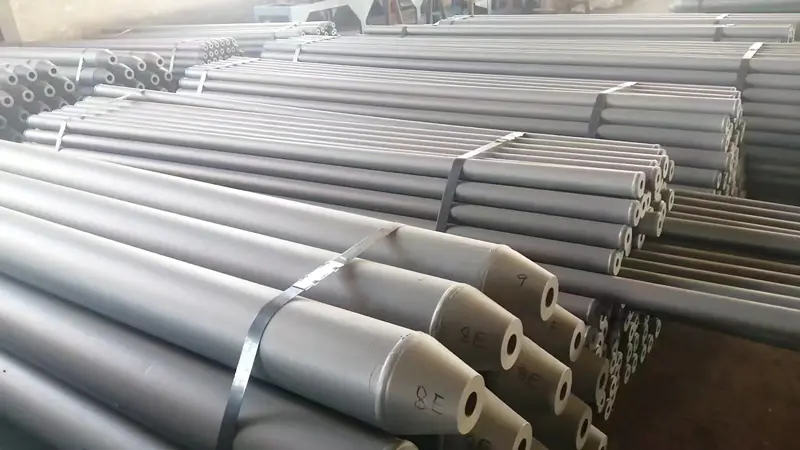

Q235 eller Q345 används ofta som material för takstrukturer, och stålrör eller sektioner används vanligtvis för medlems tvärsnitt. Tvärsnitt med små storlekar används för att bygga stora byggnader.

Med tanke på rutnätets takbelastning och relevanta föreskrifter, använd relevant programvara för att beräkna storleken på medlemmarna, nätstorlek, antal noder och spännas, säkerställa styrkan och stabiliteten hos strukturella medlemmar och optimera medlemmarna.
